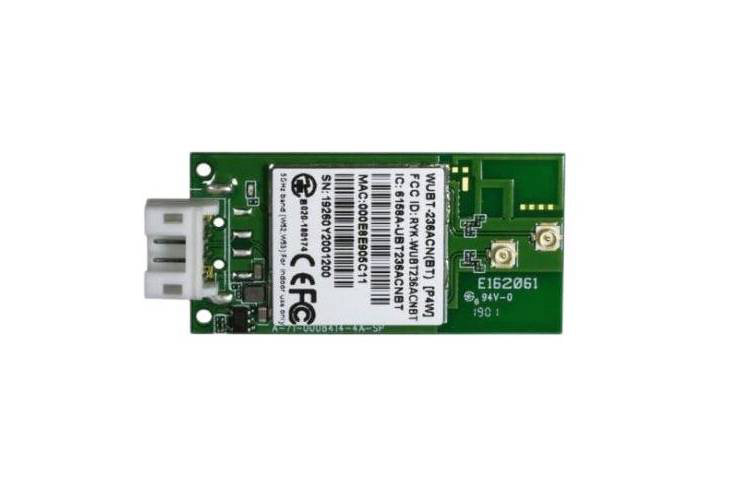

WUBT-236ACN(BT)

802.11ac/a/b/g/n Wi-Fi Combo USB Module (WiFi 5), Realtek RTL8822BU, 2T2R

• Chipset: Realtek RTL8822BU-CG
• Antenna: 2 x IPEX connectors or Printed Ant., 2T2R
• Interface: WLAN: USB
• Support: Windows 7/8.1/10/11, Linux, Android

15618696870

产品概述产品规格硬件信息订货信息相关资源

产品概述

WUBT-236ACN(BT) 是一款高度集成的单芯片无线局域网 (WLAN) USB 模块 (WiFi 5)，支持多用户 MIMO（多输入多输出）无线局域网 (WLAN) 的 2 流 802.11ac 解决方案. 它在单芯片 USB 模块中集成了 2T2R WLAN MAC、基带和双频射频。WUBT-236ACN(BT) 通过一个 USB 端口为 M2M（机器对机器）连接产品/设备提供了一种经济高效的解决方案，它可以轻松集成到最熟悉的操作系统（Android/Linux/Windows）中。

WUBT-236ACN(BT) 802.11ac/a/b/g/n 2T2R USB WLAN 组合模块 (WiFi 5)，具有各种 USB 输入格式和内部打印或用于高性能无线 LAN 的外部 RF 天线连接器。它旨在以低功耗提供完全的M2M连接和卓越的性价比，并增强称重机系统和应用的优势。

适用应用

工业电脑

车载路由器

车载前排

机器人

车载电脑

户外IPTV

后终端无人机

智能网关

提供多种变体

WUBT-236ACN(BT) 设计有多个产品 sku 以适应所有平台。以下是此 USB 模块的所有 Sku：

Sku零件名称	规格
WUBT-236ACN(BT) [M4W]	4-Pin Wafer + IPEX 天线
WUBT-236ACN(BT) [P4W]	4-Pin Wafer + 印刷天线
WUBT-236ACN(BT) [MU]	USB A 型 +I PEX 连接器
WUBT-236ACN(BT) [PU]	USB A 型 + 印刷天线

参数特性

STANDARD
WI-FI	IEEE 802.11ac/a/b/g/n
Chipset	Realtek RTL8822BU-CG
Host Interface	WLAN : USB

RADIO
Antenna	2 x IPEX MHF1 connectors(ANT0仅用于WLAN，ANT1用于WLAN+BT)
Operating Frequency	802.11ac/a/b/g/n ISM Band
	2.412GHz~2.484GHz 5.150GHz~5.850GHz *Subject to local regulations

MODULATIONS
802.11b	DSSS (DBPSK, DQPSK, CCK)
802.11g	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11n	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11a	OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
802.11ac	OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

POWER & SENSITIVITY
WiFi	Power – TX (± 2dBm)	Sensitivity – RX
11b @11Mbps	15dBm	≤ -80dBm
11g @ 54Mbps	14dBm	≤ -70dBm
11gn HT20 @ MCS 7	13dBm	≤ -61dBm
11gn HT40 @ MCS 7	13dBm	≤ -61dBm
11a @ 54Mbps	13dBm	≤ -70dBm
11an HT20 @ MCS 7	12dBm	≤ -60dBm
11an HT40 @ MCS 7	12dBm	≤ -60dBm
11ac VHT80 @ MCS 9	9dBm	≤ -51dBm

POWER CONSUMPTION
Continue TX	450mA
Continue RX	250mA

ENVIRONMENTAL
Operating Voltage	DC 5V
Temperature Range	-20~ +70°C (Operating)	-40 ~ +80°C (Storing)
Humidity(Non-Condensing)	5~ 95% (Operating)	5 ~ 90% (Storing)

SIZE

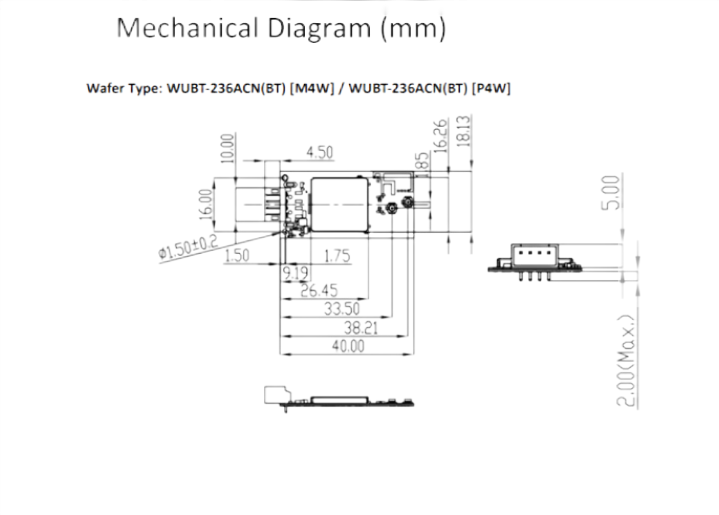

Dimension (MM)	[M4W] /[P4W]：44.5mm(±0.3mm) x 20mm(±0.3mm) x 7mm(±0.3mm)

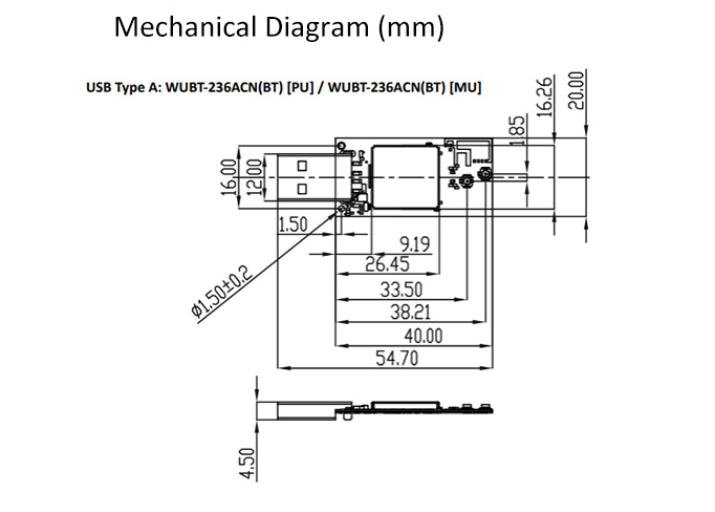

	[MU]/[PU]：54.7mm(±0.3mm) x 20mm(±0.3mm) x 4.5mm(±0.3mm)
Weight	[M4W] /[P4W]：2.8g
	[MU]/[PU]：4.6g
