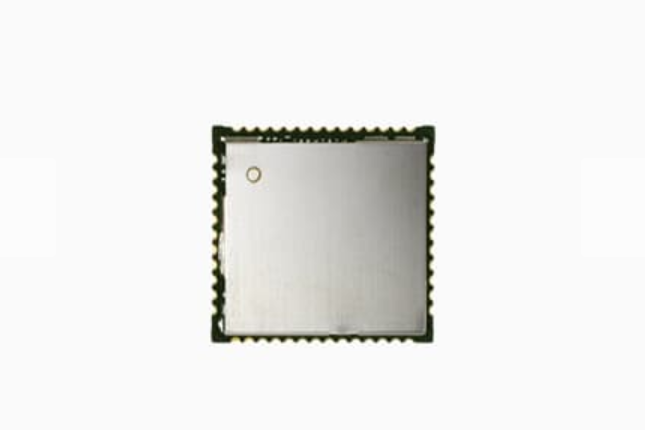

AP6256

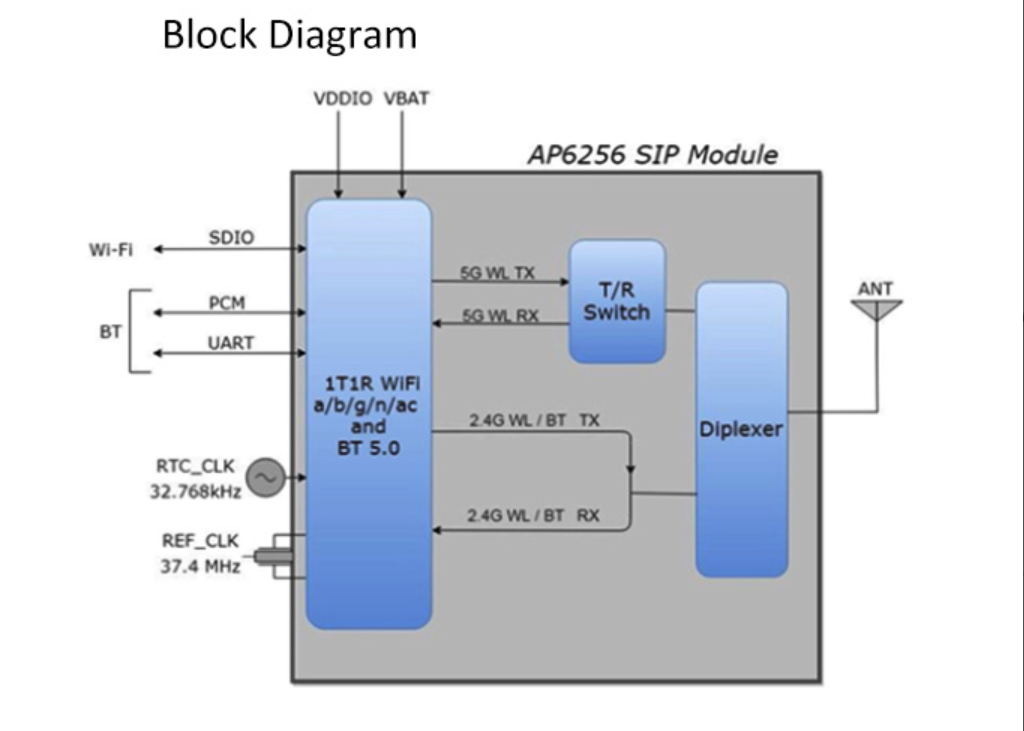

AP6256 是 802.11ac/a/b/g/n 双频 1T1R WiFi Combo SiP 模块（WiFi 5），802.11ac 允许有效分配低数据速率连接，也可以与不同供应商的 802.11ac/a/ 交互b/g/n 1×1 接入点，符合 SISO 标准，可实现高达 433.3Mbps 的速度。此外，AP6256 还包括用于 Wi-Fi 的 SDIO 接口，用于 BT 的 UART/PCM 接口。

15618696870

产品概述产品规格硬件信息订货信息相关资源

产品概述

适用应用

该紧凑型模块是结合 11ac WiFi 5 组合技术的整体解决方案。该模块专为平板电脑、OTT 盒子、IP 摄像机、4K 电视和便携式设备而开发。

规格

标准
无线上网	IEEE 802.11 ac/a/b/g/n 1T1R Wi-Fi 组合模块
芯片组	博通
主机接口	无线网络：SDIO 3.0/2.0

射频
天线	外接式
工作频率	2.4GHz ISM 频段 2.400GHz~2.835GHz
	5GHz UNII 频段 5.150GHz~ 5.850GHz Bluetooth 2.402GHz ~ 2.480GHz 受当地法规的约束

调制解调
802.11b	DSSS（DBPSK、DQPSK、CCK）
802.11g/n	OFDM（BPSK、QPSK、16-QAM、64-QAM）
802.11a	OFDM（BPSK、QPSK、16-QAM、64-QAM）
802.11n	OFDM（BPSK、QPSK、16-QAM、64-QAM）
802.11ac	OFDM（BPSK、QPSK、16-QAM、64-QAM、256-QAM）

环境
温度范围	-30~ 85°C (工作)	-40 ~ 125°C (储存)
湿度（非冷凝）	10 ~ 95% (工作)

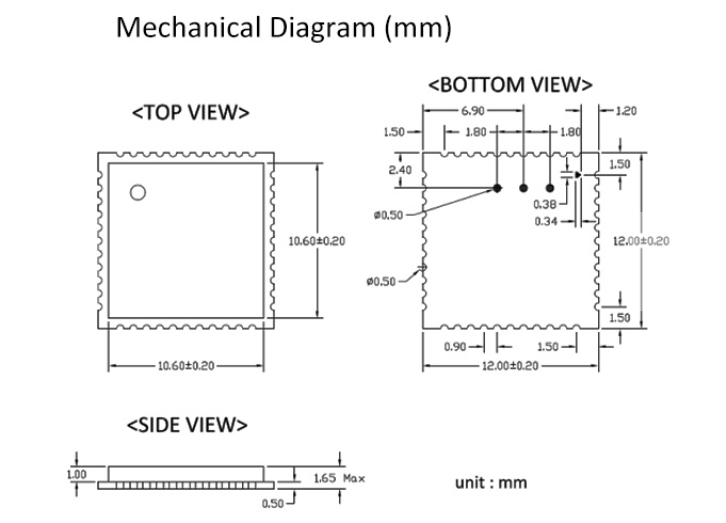

尺寸
尺寸（毫米）	12mm(±0.2mm) x 12mm(±0.2mm) x 1.65mm(Max.) (带屏蔽罩)
	12mm(±0.2mm) x 12mm(±0.2mm) x 1.37mm(Max.) (不含屏蔽罩)
重量	0.4克
